Chargeur rapide d'accus NimH
Ce projet permet la charge rapide et intelligente d'accus NimH et NiCd.
La charge se fait a courant fort, 1.5A. Les accus sont alors charges en 1 heure ou 2.
La fin de charge est detectee par le point d'inflexion de la tension aux bornes du pack d'accus ou par un delais de charge depassant les 2 heures.
Un afficheur LCD informe de l'etat de la charge, le temps passe a charger et le temps estime restant.

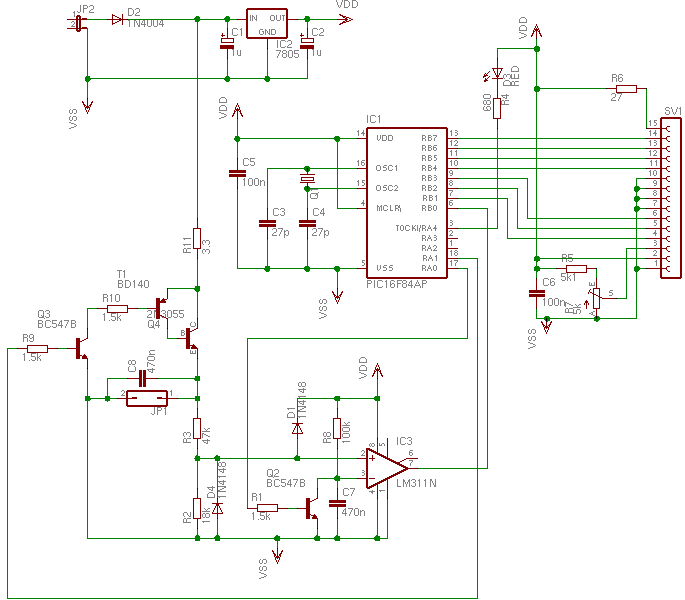

Fig 1: Schema de la partie électronique
Fig 2: Circuit imprimé simple face
Le programme est en cours d'écriture et sera proposé sur le site dès que possible.
Le schéma au format eagle
Le circuit imprimé
|
|
