Le principe est de récupérer les codes DTMF composé sur le clavier d'un téléphone et d'actionner ou pas le relais si le code recu est bon.
De plus un module ISD1416 permet d'avoir un message d'accueil et un accusé réception de la commande recu.
L'entrée micro peut-etre celle du kit pieton d'un GSM configuré en décrochage automatique.
Le schéma
Fig 1: Schema de la partie électronique
La carte de commande
Fig 2: Circuit imprimé simple face
Le programme
Celui-ci est en cours d'écriture.
Voici brievement le synoptique:
- Entree du code pin (5 chiffres)
- Entree du code de commande:
- 0 pour off,
- 1 pour ON,
- 7 pour changer le code pin suivi du nouveau code PIN,
- 9 pour programmer les messages dans le module vocal.
Réalisation du Circuit

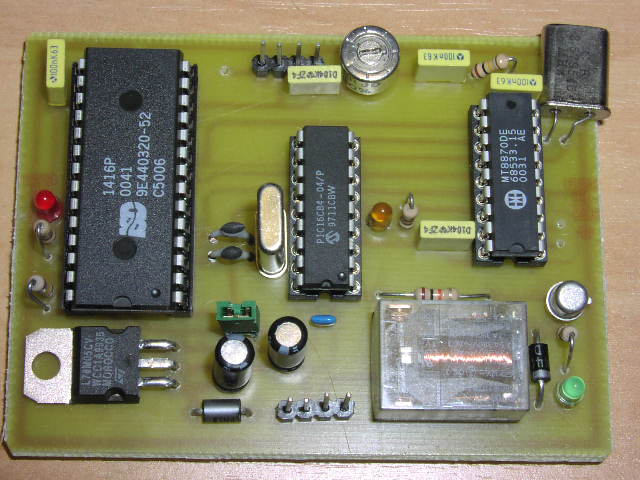

Fig 3: La carte montée
Les fichiers nécessaires pour la conception
La librairie mitel pour eagle
Le schéma eagle
Le circuit imprimé eagle
